Темы - xonix

#1
Давненько не выкладывал экспериментов в мастерскую.

Предыстория
Мой принтер дает рандомное смещение изображения на листе. Не просто вбок, а с поворотом. При двухсторонней печати несовпадение сторон до 1-4мм. Виной тому корявый узел подачи бумаги. Ролик у края, лист тянет за угол. Даже видно, как лист слегка перекашивает в лотке. Все попытки решить проблему провалились. Тупо рожено - не научишь. Криво сделано - не заточишь. Лучшее чего добился, смещение стороны 1 мм. При двухсторонней печати это много. Я обошел проблему, печатая лицо и рубашки на разных листах, совмещаю и склеиваю. Это хлопотно, зато результат отличный, к тому же толщина карт увеличивается, а многие принтеры плохо цепляют бумагу плотностью выше 180гр.

Совмещение листов
Чтобы намазать клей и идеально склеить, из двух листов нужно сделать подобие открытки.
Если дружите с программами верстки, можете в pdf добавить кресты по углам и совмещать на просвет. Далее промазать узкую полоску края листа ПВА и склеить. Или обрезать по этим крестам и совмещать по краям. Второй вариант - сверстать свой PDF, где на листе будет лицо, рубашка и линия сгиба.
Третий вариант: совмещать по проколам иголкой на угловых углах карт (такая вот тавтология))))) ). Обычно в PnP-файле делают лицо или рубашку бОльшего размера для компенсации возможного смещения при печати, а вторую сторону под двойной рез. Я сделал шаблон. Напечатал на простой бумаге первую сторону, на которой карты без допусков(нормального размера). Обрезаю по краям карт лишнее, теперь это шаблон. На листе первой стороны по углам угловых карт делаю проколы иголкой. На вторую сторону накладываю и визуально выравниваю шаблон (та, где у карт допуски под смещение). Прокалывают иголкой по углам шаблона. Теперь имеем две стороны на двух листах с совпадающими отверстиями по углам. Расхождение получается в пределах погрешности  - 0,5мм. Булавками в отверстиях совмещаю листы, фиксирую канцелярскими зажимами. Промазываю ПВА край шириной 3-5мм одного из листов, склеиваю листы. Позже аккуратно "открываю" эту "открытка" с помощью линейки, так чтобы не отклеилось. Сгиб получается по одному из листов. Шов остается целым.  Главное чтобы сгиб на картинку не пришелся.

Склейка
Использую «жидкий скотч», либо уретановый клей УР-600. Некоторые ПнП-шники используют клеевую паутинку. Не пробовал, с ней точно проще, но и дороже.
Жидкий скотч содержит воду, но в разы меньше, чем ПВА. Если после ПВА бумагу безнадежно коробит, то жидкий скотч сделает ее волнистой. Это лечится прогоном через разогретый ламинатор. Заодно склеит лучше. Старайтесь не мазать клей в край, оставляйте 2-3мм по периметру листа, чтобы клей на валы не попал. Мажу пальцем. Как оказалось, это наиболее удобно, потому что чувствуется, где клея достаточно, а где нет. Кисточки хватает на 1 лист, потом клей подсыхает и прилипнет к следующему листу намертво. Можете, конечно, закупить кисточек по количеству листов )))).  Пока клей белый (не начал сохнуть), его можно смыть водой. Так что держите мокрую тряпку и емкость с водой рядом, или бегайте после каждого листа мыть руки.
Как вариант. Можно намазывать на силиконизированную бумагу (подложки от самоклейки или виниловой пленки), потом прижимать к листу и сильно придавить. Липучка почти вся останется на бумаге, потом подмазать клеем.
У жидкого скотча есть заметный недостаток. Его крошечные неизбежно будут на руках, и как следствие на столе и листе карт. При обрезке клей будет оседать на лезвии. Некоторое время торцы будут чуть-чуть липкими.
Уретановый клей УР-600, это клей горячей фиксации, используется для производства обуви и резиновых лодок. Разводится ацетоном, сохнет на бумаге минут за 5. Образует резиноподобную полупрозрачную пленку. Слой клея должен быть таким, чтобы после высыхания тактильно чувствовался и был заметен визуально. Банки 750гр мне хватило намазать листов на 60, и еще осталось. Намазываем обе стороны, сушим, разогреваем до 80-90 градусов, очень сильно прижимаем. Лучше использовать ламинатор. Я склеивал листы 160гр, разогревал ламинатор до 160-170 градусов. Бумагу толще 100гр прогонять желательно 2 раза, потому что бумага хороший теплоизолятор и с одного прогона клей скорее всего не расплавится.
Если в ламинаторе есть реверс, то это идеально. Мысленно делим лист на 2-4 части (по размеру горячей зоны). Когда ламинатор протянет через валы одну часть, включаем реверс. Когда эта часть «вернется» -  выключаем реверс. Таким образом эта часть листа будет находится в горячей зоне количество времени, да еще и валами её трижды прокатает. Можно даже температуру поменьше сделать. Если в вашем ламинаторе есть регулировка скорости, то такие заморочки с реверсом не потребуются.

Заключение и предупреждения
Помните о совместимости материалов и технологий! Лак плавится от нагрева. Ацетон в лаке может размягчить уретановый клей. Если используете жидкий скотч, то ламинировать лучше после склейки листов.
Склеивал бумагу 160гр, по логике должно получиться 320гр, но это не так. Субъективно жесткость/упругость оцениваю, как у 500гр бумаги. Т.е. уже не бумага, но еще не картон. Когда запасы бумаги иссякнут, для карт буду покупать 140гр той же марки. Возможно, другие марки бумаги были бы мягче после склейки. Лично мне нравится, когда карты чувствуются в руке.

#2
Наткнулся на любопытное видео. Очень наглядный обзор 40 ваттного синего диодного лазера. https://youtu.be/wpivvOAlKhA
Демонстрация гравировки и резки.
ссылка на али от автора видео

Модуль рассчитан на установку в чипу станки и способен резать фанеру. Автор поделился тестовыми файлами для выбора режима выжигания (ссылка есть также в описании к видео) https://disk.yandex.ru/d/1YH7_usCCwLUfA
Цена более чем приемлемая - около 9000 руб. (на дату 18.05.2022 ) в комплекте с защитными очками, кабелями и шаблоном настройки фокусировки (цилиндрик). Я нашел тут же аналогичный лазер за 7200руб. подешевле и в комплектации попроще
Еще ссылка, за 7200руб

Сомневаюсь, что в этом лазере 40 ватт, обычно китайские магазины на али завышают мощность  на 30-50%, но и 20-25 "честных" ватт достаточно для вырезания жетонов из дерева и акрила.
#3
Наткнулся на несколько статей. 3D модели для подбора времени засветки фотополимерных принтеров.
Все модели имеют малый размер для экономии смолы. Для оценки параметров печати не обязательно делать дозасветку УФ.

1) кубик 10х10х10, разработка сообщества.
Статья с описанием https://3dtoday.ru/blogs/3dsla-ru/test-model-for-3d-printers-high-resolution-details-of-tests

видео https://youtu.be/sRViuzd0F1M
ссылка для скачивания http://www.thingiverse.com/thing:1219068, в архиве есть PDF с копией статьи.

2) плоская модель, всего 1 грамм смолы, печатается 3-10 минут всего! . Автор сделал так же более сложную модель на 2 грамма смолы. В архиве есть PDF с подробным описанием.
https://3dtoday.ru/blogs/winso/mini-testovaya-model-dlya-polimernika


3) Плоская модель в разных форматах (в т.ч. для эникубиковского фотона). Выложены несколько версий модели, некоторые версии не доделанные.
https://github.com/Photonsters/Resin-exposure-finder-v2/releases/tag/BETA_2.1
Насколько понял, качать нужно файл ResinXP2-ValidationMatrix_200701.stl , либо ищите там формат для своего принтера.
#4
Наткнулся на просторах интернета, на статью. В статье ссылка на проект поправок закона касающегося настольщиков.

"О внесении изменений в отдельные законодательные акты Российской Федерации по вопросу проведения экспертизы возможного риска от применения настольных игр и игрушек для психического здоровья детей"

«3. В целях обеспечения охраны психического здоровья ребенка по инициативе органов государственной власти Российской Федерации, органов государственной власти субъектов Российской Федерации, органов местного самоуправления, юридических лиц, индивидуальных предпринимателей, общественных объединений, граждан на договорной основе за счет средств заявителя может проводиться экспертиза оценки возможного риска для психического здоровья детей настольных, компьютерных и иных игр, игрушек и игровых сооружений (далее – Экспертиза).»


"Может проводиться" , не факт, что в окончательной редакции фраза не трансформируется в "Должна проводиться".
В любом случает эта поправка станет препятствием к новым играм в магазинах.

Вот еще интересное
5. Экспертиза проводится комиссиями экспертов федеральных государственных бюджетных учреждений, определяемых федеральным органом исполнительной власти, осуществляющим функции по выработке и реализации государственной политики и нормативно-правовому регулированию в сфере здравоохранения (далее - экспертное учреждение).

Перевожу с кацелярита на русский - чиновники будут решать какие игры мы сможем покупать.

Ну и напоследок
7. Заключение по результатам Экспертизы направляется заявителю. В случае выявления по результатам Экспертизы возможного риска, из числа указанных в пункте 4 настоящей статьи, заключение комиссии экспертов направляется также в федеральный орган исполнительной власти, осуществляющий функции по выработке и реализации государственной политики и нормативно-правовому регулированию в сфере защиты прав потребителей для решения вопроса о приостановке обращения таких настольных игр и игрушек в порядке, установленном законодательством Российской Федерации.

Напоминает ситуацию из сериала "Детство Шелдона", где Шелдон с друзьями играл в D&D, а его мать-баптистка увидела миниатюру демона на столе, и устроила "битву с дьявольским порождением"

Проект поправок к закону находится на общественном обсуждении, можете выразить свое отношение лайками/дизлайками https://regulation.gov.ru/projects#npa=111068

#5
Побег из Тёмного Сектора

BGG (8.2)
Tesera
Themeborne

Скачать PnP https://yadi.sk/d/YSD0V6uXOjQRHA
Скачать PnP от suurtoll (база и допы) https://cloud.mail.ru/public/ErMu/dYvYczM25
TTS модуль от Bellerofont
https://yadi.sk/d/dHt8UeudYbYzag

UPD: В PnP добавлены 7 персонажей из дополнений и один бонусный персонаж кикстартера: робот К-100 c 3d-моделю кубика D12 для него.

UPD2: Все дополнения сделанные suurtoll https://boardgamer.ru/forum/index.php?topic=20916.msg197636#msg197636

Благодарности:
Kariotip за дельные советы и материалы.
Bellerofont за помощь в вычитке правил и ссылку на оригинальную музыку к игре.

Вторая игра из серии "Escape the dark" ( Первая игра серии - PnP Побег из Тёмного замка). Это простая научно-фантастическая приключенческая игра с упором на атмосферу и взаимодействие игроков - идеальна для новичков в настольных играх. Подготовка к игре занимает 2 минуты, игра длится около 45 минут. У вас никогда не будет двух одинаковых партий.
Вы играете за экипаж захваченного звездолета. Члены экипажа заперты в тюремном блоке огромной космической станции. Используя разнообразное снаряжение и вооружение, они отправятся на отчаянную миссию, чтобы найти свой корабль и сбежать. По пути предстоит преодолеть множество опасностей, ловушек и ужасов. От охранников-киборгов и неисправных репликаторов до инопланетных организмов-убийц, причем каждый вызов представлен большой, иллюстрированной карточкой главы.

Игра является продолжателем идей игры "Побег из Тёмного замка". Мрачное оформление выполнено в стиле книг-игр 70-х годов прошлого века. Геймплей заметно изменился, по сравнению с игрой "Побег из Тёмного замка". Появилась тактика, благодаря возросшей роли предметов и возможности их накапливать,.
#6
Годный вариант изготовления складного поля из двух частей и поля-гармошки из 3-х и более частей. Смотрится аккуратно и эстетично, нет проблемы заломов бумаги и расслоения картона на сгибе.


Суть метода: сгиб между частями поля имеет промежуток в несколько миллиметров. Наклейки сторон через этот промежуток склеены между собой. При складывании образуется плавный загиб.

Бумага для распечатки поля.
Очень удобно использовать бумагу-самоклейку А4, картинка получается тусклой, но зато заморочек с наклейкой меньше.
Можно использовать фотобумагу грамм 100-120, я использовал недавно 140 грамм, но это была очень мягкая бумага с волокнами вдоль сгиба. Фотобумагу лучше загрунтовать, чтобы фотослой не отслоился на сгибе. Для этого хорошо подходит лак ХВ-784 в один слой (можно 2 слоя) и цапонлак. Цапонлак для грунтования не пробовал, он очень жидкий, скорее всего потребуется 2-4 слоя.

Защитное покрытие.
Для защиты и укрепления бумаги использую холодное ламинирование либо грунтование лаком. Горячее ламинирование не подойдет однозначно. Исходя из моего опыта пользования ламината - даже тонкая пленка в 30 микрон "не любит" многократного сгибания/разгибания. На сгибе начнет отслаиваться. Я бы не рисковал, когда есть пленка самоклейка.
Лакирование возможно, но имейте ввиду, что некоторые лаки в толстом слое со временем теряют эластичность. Я Однажды наносил тонкий слой яхтного лака (уретановый лак для дерева) на самоклейку, буквально втер небольшое количество в бумагу и всё. Даже видно текстуру бумаги. Это скорее грунтование, чем лакирование.
Поле счетчика очков крошечных галактик, самоклейка + грунтование яхтным лаком.


Но мое любимое - это холодное ламинирование пленкой-самоклейкой. Годится пленка для оклейки книг и тетрадей. Эти пленки бывают разного качества липкого слоя, часто производитель нарочно делает пленку со слабой адгезией. Проверяю "липучесть" так: наклеиваю бумажку, сильно прижимаю, жду минут 5, а потом пытаюсь аккуратно и медленно снять. С плохой липучки бумага снимется без больших повреждений. Из десятка разных пленок, что я покупал, только одна попалась со слабой липучкой. Пленку можно вырезать бОльшего размера и края завернуть на другую сторону, для защиты краев.

Как собираю поле.
Чтобы точно сделать промежуток между кусками поля понадобится картонная полоска нужной ширины, обмотанная канцелярским скотчем(для легкого удаления потом).
В нужный момент ее кладем, она станет упором для следующего листа картона, после наклейки эту полоску удалить.
Либо можно собрать поле, зафиксировав кусочками малярного скотча, и клеить наклейки сторон уже как на цельный лист картона. Главное не забудьте вовремя убрать малярный скотч и эту полоску! Наклейки сторон в промежутке склеятся при складывании поля.
Промежутки между листами поля делаю такие:
Материал толщиной 1,5-2 мм - промежуток 6мм,
Материал 1мм - промежуток 4 мм
материал толщиной 0,5 мм - промежуток 2-3мм
Мой любимый метод, это использование строительного скотча. У меня есть пара рулонов черного. Видел такой в продаже на "Озоне", по адекватной цене.
Поля Deep Spaсe D-6 и дополнения Маленького мира собирал так: скрепил части поля и полоску промежутка на кусочки малярного скота, потом на края наклеил строительный скотч и подвернул его на другую сторону. Получилось подобие рамы. Полоски из промежутка убрал, обезжирил строительный скотч и налепил наклейки сторон.
Смотрите фото, там всё понятно.
Маленький мир:






Deep Spaсe D-6, игра у меня уже пару лет:


#7
Хочу поделиться хорошей идеей - как мотивировать ребенка выучить таблицу умножения. Опробовал на дочери, сын 14-ти лет, увидев, воскликнул - "Это гениально! хочу с вами играть".
Что нужно:
--Игра-ходилка. Наиболее подходящие из советского журнала "Веселые картинки" - "Путешествие", "Большое космическое путешествие" и пр. (игры в стиле "Змеи и лестницы"). В них партия достаточно долгая и они очень интересно оформлены.
--2 кубика на 10 граней с цифрами 0-9. "0" условно мы считали как "10".
--кидаем 2 таких кубика и результат перемножаем, если ответ правильный, то игрок выбирает по значению какого кубика будет ходить. Если ответ не правильный - пропускает ход.
--Имеет смысл добавить таймер(например песочные часы на 1 минуту), чтобы ребенок не считал в уме по 10 минут и не затягивал игру.

Поясню почему можно выбирать удобное значение кубика. Конкретно эти игры очень длинные, со множеством "подлянок" возвращающих назад, партия может затянуться даже на пару часов (у меня такое было в детстве). От того и такое "послабление". Вы уж сами решайте как играть. Я считаю - партия в 20-30 минут оптимальна.

Моя дочь вначале "зависала" на пару минут, но после нескольких партий, стала быстрее выдавать ответ, больше запомнила, реже ошибалась.

Не смотрел, выложена ли тут на форуме серия игр "путешествие" из "Веселых картинок", на всякий случай ссылка на пару игр. Внизу страницы смотрите ссылки на другие игры этой серии.
http://samoe-vazhnoe.blogspot.com/2016/03/bolshoe-kosmicheskoe-puteshestvie.html
#8
Я опробовал метод точного копирования миниатюр. Можно таким образом заменить потерянную фишку "города" или "дороги" от Колонизаторов и вагончик от Билет на поезд. Или заказать 3D печать одной миниатюры и потом наделать копий. Прошу не кидать в меня помидорами, потому что "дешевле готовое купить/заказать" (на самом деле не дешевле)

Эта тема является продолжением темы изготовления форм для литья эпоксидки http://www.boardgamer.ru/forum/index.php?topic=17704.0 , в которой я выложил результаты своих экспериментов изготовления молдов из дешевых и доступных материалов. Больше всего мне понравился метод использования чистого герметика. Но у него есть недостатки:

  • неудобство нанесения
  • трудно добиться отсутствия раковин от пузырей на внутренней поверхности молда
  • не всегда удается точно передать текстуру поверхности
  • в некоторых местах модели герметик успевает растворить разделитель и приклеивается к мастер-модели

Метод я усовершенствовал. Вот пример двери для подземелья. Оранжевая - оригинал (3d печать).

В качестве разделителя я использую раствор пчелиного воска в скипидаре. Стружку насыпаю в бутылёк и заливаю скипидаром, периодически встряхиваю. Воск добавляю с запасом, чтобы раствор был насыщенным. Наношу обильно кисточкой в один слой.

Изготовление формы.
Силиконовый строительный герметик лучше покупать прозрачный, ни в коем случае не дешевый! Герметик развести бензином ( бензин "галоша") до консистенции киселя. И кисточкой "покрасить" модель. Слой должен получиться примерно 0,5мм. Бензин испарится за 15-30 минут почти полностью, герметик затвердеет через несколько часов. Модель будет покрыта пленкой силикона толщиной  около 0,1мм. Я таким образом наносил еще несколько слоев, "дверь" на фото у меня -  3-4 слоя разбавленного герметика и финишный слой 2мм неразбавленного, для жесткости.  Для нее пришлось сделать дополнительно каркас из ПВХ, чтобы при заливке не распирало. Этих дверей я наделал 7 штук. Тонкая пленка силикона точно фиксирует текстуру поверхности  и защищает  модель, при нанесении следующих слоев, от кислоты содержащейся в герметике.

Армия для Восьмиминутной империи:

С миниатюрами для Восьмиминутной империи было сложнее, они не плоские и у некоторых есть места, где образуются пузыри. Для удобства удаления пузырей решил сделать молд с тонкими стенками.

Делал 10 слоев ( по 2 в день), добиваясь толщины не менее 0,5мм. Важный момент - нельзя наносить слой силиконового "киселя" толще 0,5мм. Масса усыхает на 80-90%, свежий слой сжимаясь порвет или деформирует нижние. У меня в первый раз так и получилось, пришлось заново делать молды гномов и драконов.
После 10-го слоя, на основания форм нанес неразбавленный герметик толстым слоем для придания хоть какой то жесткости и для соединения их между собой в один блок:

от смолы молды побелели изнутри, но это не имеет значения.

Стенки форм тонкие, под лампой хорошо видно все пузыри в тонких местах. Чтобы выгнать, сдавливал  пальцами.  В голове рыцарей всегда был пузырек, выдавливал закругленной палочкой.
Строительный силикон растягивается в 2 раза, это немного, но вполне достаточно чтобы сделать копию миниатюр из Колонизаторов: разбойников, мостов, городов. Вагончики и станции Ticket to ride тоже вполне можно сделать.

Немного фото для демонстрации качества копирования. Оранжевые  - 3d печать фотополимером. Некоторые миньки вроде как с блестками, это "пиксели" печати и блестки перламутра в пигменте + макросъемка. Перламутровые пигменты - это единственные непрозрачные на али. В реале нет никакого блеска - ровный цвет.



Post Merge: 30 мая 2020, 20:42:32

Фотополимерная смола "слепая", это видно на фотографиях. Ощущение как будто не в фокусе или засвечено.  В то время, как эпоксидка нормально смотрится.
#9
Я нашел идеальный клей для склейки карт.
Сразу уточню зачем мне склеивать карты. Двухсторонняя печать на моем принтере паршивая, лист перекашивает при подаче. Перекос этот зависит от жесткости бумаги. Возня с настройками принтера помогла, но не решила проблему.
Искал клей недорогой, с простым нанесением, возможностью корректировки хотя бы в течении пары минут. Само-собой, не должен коробить бумагу (Как ПВА) и не растворять чернила.
Есть такой клей – полиуретановый УР-600. Цена 300руб за 750мл. Срок годности 5 лет.

Полиуретановый клей горячей фиксации может быть в разной таре, иметь разную маркировку, но состав один и тот же. Прозрачный, с бежевым оттенком. Купил в строительном магазине, бывает и в магазинах для охотников и рыболовов. Применяется в производстве обуви и надувных лодок.
Клей этот рассчитан на горячую фиксацию. Поверхности намазываются клеем, просушиваются. Затем нужно нагреть до 90 градусов, сжать и держать до остывания. До нагревания, адгезии у него нет, плохо липнет даже сам к себе, можно корректировать сколько угодно. Идеально.
Мажу кисточкой, просушиваю, и прогоняю через ламинатор на максимальной температуре (на моем это 180 градусов). Бумагу толще 100 прогоняю 2 раза подряд, на всякий случай. Пробовал так клеить бумагу 180гр, 140гр и офисную. Результат всегда отличный, карта получается монолитной. Разорвать невозможно.


Несколько замечаний.
--Клей воняет ацетоном;
--Клей не наносить «в край», чтобы потом не отмывать ламинатор. Оставьте хотя бы пару миллиметров. Можно на край прикрыть линейкой или шпателем;
--Можно клеить на картон, если ламинатор позволяет (мой до 2мм толщиной берет листы);
--Клей легко растворяется ацетоном;
--Лазерную печать нельзя пихать в ламинатор. Тонер останется на валиках;
--Можно попробовать распылителем наносить. Нужно только сильно разбавить ацетоном;
--вероятно можно утюгом склеивать;
--феном разогревать феном (или духовкой), по-моему, пустая трата времени. Скорее всего ерунда получится;

На форуме регулярно появляются вопросы об отслоении ламината от карт и жетонов. Клей этот намного лучше слоя термоклея на ламинате. Поэтому я опробовал ламинирование пищевой пленкой для запекания. Если наносить и на пленку, и на карту – держится очень даже неплохо. Но отчетливо видны мазки кисточки.   Возможно, если наносить распылителем разбавленный клей, то что-то получится.

#10

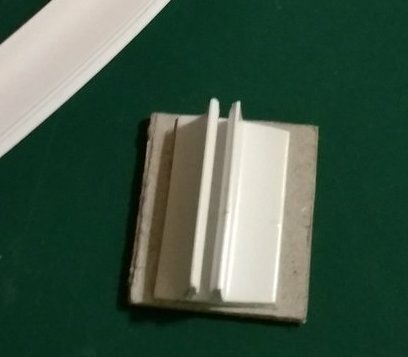

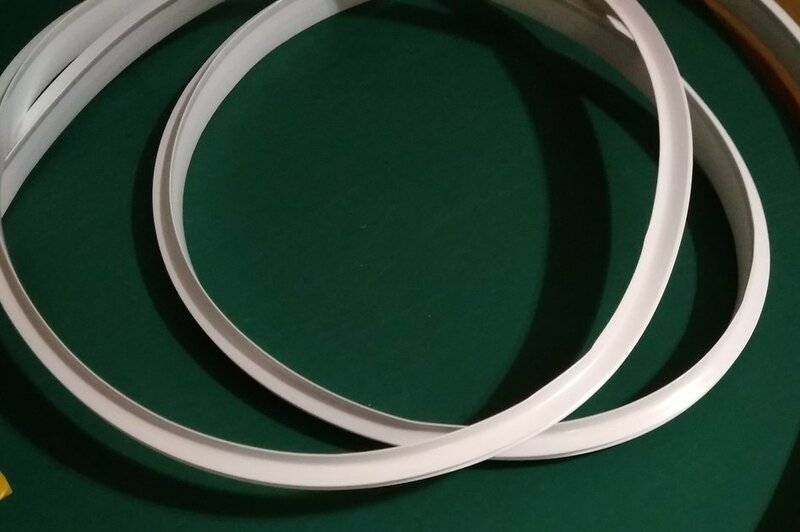

Монтажники натяжного потолка оставили обрезок маскировочной ленты(на же вставочная лента) метра на полтора.

Хотел выбросить, но подсознание сопротивлялось этому порыву :) . И вот сегодня осенило. Кусок этой ленты становится отличным держателем картонного жетона. Нужно только наклеить двухсторонним скотчем на картон или пластик.


Держит картон 1мм,  но лучше всего подходит для картона  1,5-2мм. Лента эта мягкая, не поцарапает и не помнет картон.

Post Merge: 09 февраля 2020, 15:04:54

Суперклеем хорошо клеится, намертво.
#11
Хотелось для gloomhaven нормальные компоненты, потому что там картонные жетоны и меня это всегда напрягало.  Вид  сверху на дверь или саркофаг это что то с чем то  :( всякие ловушки и ямы вообще были не опознаваемы без инструкции.

Ценник на печать фотополимером зашкварный, одна минька выйдет в 500-600 рублей. Да и не нашел я в нашем городе никого.
На двоих с сыном купили Anycubic Photon. Печатать для себя и на заказ. Если конечно найдется настольщик готовый выложить 200-300 руб за фигурку.
Буду выкладывать фото, делиться опытом. А пока что я напечатал рифленое кольцо-обод для колесика ноутбучной мышки.

Вчера напечатал первую партию для глума - слизни и ямы с шипами. Второй блин оказался комом. Отклеилась одна минька от стола и упала в ванну. Стол уперся в нее и повернулся на бок немного.  В целом пользовать эти миниатюры можно, потому что криво только основание, но всё равно хочу перепечатать. Эти пока валяться будут, может кто купит задешево.
Крупным планом. На самом деле толщина слоя 0,05мм и без увеличения характерную ребристость поверхности не видно. Зато хорошо пропечаталась рукоятка меча. Фигурки высотой примерно 3 см.



Post Merge: 19 сентября 2019, 09:27:04

Сам не рисовал, скачал модели с https://www.thingiverse.com/RobagoN  В Autodesk meshmixer (бесплатный) добавил пустоту и  отверстия для слива смолы.
Колесо для мышки рисовал в SketchUp 2019 (есть бесплатный)

UPD два варианта таймера  на ардуино для УФ-сушилки. Остается присобачить реле или оптореле.
https://youtu.be/7ufROFP0fgw
Видео про таймер с памятью на ардуино. Управление через кнопку и энкодер с кнопкой. Автор любезно дает ссылку на скетч и описание.
ИМХО этот вариант проще в изготовлении. И работать должен без глюков, потому что нет дребезга контактов.
Вариант таймера на кнопках (без энкодра) https://www.youtube.com/watch?v=EJ3PNF471F4

upd 20190922 скелеты и саркофаг для "глума"

UPD29092019


продолжаем галерею
Загрунтованные драконы. напечатал в 2-х вариантах по 3 штуки. Вес без подставки и поддержек 3.5-4 гр. .


===3D модели , если таковые я буду делать===
3d модель 14 мм кубика для игры "Древний мир" http://www.boardgamer.ru/forum/index.php?topic=11109.0
С квадратными гранями и закруглением ребер и углов. Мне такие кубики больше нравятся. Формат stl https://yadi.sk/d/mtIuImwwwP8tbg

PnP Castle Man 4X и модели для печати http://www.boardgamer.ru/forum/index.php?topic=18538.0

И окрашенные


UPD: Из последнего напечатанного, заслуживает внимания как демонстрация возможности печати жетонов. Монеты для "Плоский мир: Анк-Морпок". Диаметр 25мм и 30 мм.


UPD: Собрал на ардуино таймер для сушилки. До 100 часов, можно сохранять в памяти 20 значений. Можно подключать нагрузку до 10А. Управление: одна кнопка (старт/стоп/пауза) и энкодер с кнопкой.

Скетч отсюда http://lehih80.blogspot.com/2016/10/2-arduino-20-1-99.html#more  видео автора скетча https://youtu.be/7ufROFP0fgw
У меня был только экран 1602 с I2C (у автора без I2C интерфейса) и пассивная пьезопищалка, поэтому скетч немного переделал.
В корпус сушилки запихаю мотор-редуктор на 220в и лампы от УФ сушилки лака для ногтей.


UPD: 15 мм миниатюры для "Восьмиминутной империи". Башни драконов в реале выглядят шикарно. В архиве есть файлы .mix - это для meshmixer, если кто не знает. Основание  (диск) крепости гномов советую сделать толще на 3мм. Вытянуть всю башню нельзя, потому что вход в виде шлема гнома - сильно исказится. Мне пришлось кольца допечатывать и клеить.
https://yadi.sk/d/zdGjGiecAxfwAg
#12
Из одноразовых пластиковых коробок можно делать жетоны. Годятся коробки для салатов и тортов.
Суть процесса изготовления: вырезаем жетон нужной формы и нагреваем в духовке до 150 градусов. Заготовка сжимается.

На этом видео всё понятно, разве что я предлагаю вместо рисования маркером на готовый жетон клеить картинку или выжигать лазером.
https://youtu.be/gT3-n7gYEP0

Я провел эксперимент для определения степени уменьшения линейных размеров заготовки и вот что получилось:

Из крышки коробки для салата панчером вырубил круги 25мм. Вырезал квадрат ровно 4см, закруглителем обрезал углы.

Линейный размер заготовки уменьшается в 2,5 раза. Из кругов 25мм получились 10,6мм. Квадрат 40х40мм стал прямоугольником 14,3х16,6мм. Толщина 1,5 и 1,7мм.
Пока заготовки горячие их надо прижать чем то плоским, я этого не сделал и некоторые остались "погнутыми".  Неправильная форма обусловлена степенью вытяжения листа полистирола при изготовлении упаковок на заводе. Так что наиболее пригодными мне видятся упаковки от суши и тортов.
#13
Захотелось мне напечатать миньки для gloomhaven. Еще подставки пригодились бы, да много чего и не только для глума...
Кто нибудь печатал на FDM и SLA (DLP) принтерах на заказ? Сколько стоила минька высотой 4см и весом 5грамм?
Поделитесь опытом.

Post Merge: 06 сентября 2019, 04:18:25

Цены на печать филаментом я загуглил, диапазон 6-12руб/грамм. Это не дает представления даже  о примерной стоимости миниатюры. Обращение в фирму тоже мало что дает, цену называют, но не понятно что получу за эту цену. Со SLA печатью еще сложнее, ценник зашкварный и мало кто печатает.
#14
Продолжаем тему "очумелые ручки для PnP"...

Недавно купил баллон аэрозольного клея. Вчера склеивал карты. Мой принтер печатает со смещением, стороны карт пришлось на разных листах печатать. Вчера опробовал этот клей. Цена баллона 400 мл в леруа 400руб.

400 мл https://leroymerlin.ru/product/kley-kontaktnyy-aerozol-400-ml-81964374/
210 мл https://leroymerlin.ru/product/kley-kontaktnyy-aerozol-210-ml-81964373/

В бумагу не впитывается, в т.ч. и обычную офисную. Я склеивал фотобумагу 180гр. В инструкции написано , что в течении 10 минут можно корректировать. Если напылить только на один лист - плохо склеится, на обе стороны - намертво (через 10 минут). Если склеивать сразу же после напыления , то можно даже сдвигать листы относительно друг-друга в течении пары минут. Я решил не экономить и напылял в 2 прохода обе стороны для надежности. Поверхность покрытая клеем не слишком липнет к рукам, как ни странно... То есть это не как скотч.
Основа этого клея растворитель 646. Мои карты были ламинированы винилацетатным по методу http://www.boardgamer.ru/forum/index.php?topic=17608.0, с тиснением "под холст". Покрытие не пострадало.
Напылял клей не дома, но сушил уже, запаха не было.

Есть еще подобный клей для бумаги "77" 3M. Он лучше и его можно в один проход наносить и он в 2 раза дороже.

#15
Наткнулся на приспособы для укладки плитки. Годятся для изготовления жетонов, 100шт стоят ~160 рублей. Выглядит как 8-гранная площадка с ножкой. Ширина площадки ~25mm. Ножку отломать и немного шливануть на наждачке.

#16
Наткнулся на ролик. Девайс с алмазной пилой для резки тонкого пластика и текстолита.
https://youtu.be/7fpy3WpxIUY

У меня мысль появилась - резать таким способом карты и картон. Добавить прижимную линейку и упор в конструкцию.
Рез будет тонким, край ровным, а если не пихать сразу пачку, то и не обуглится. При резке ножем в 2-3 реза край всегда деформируется. Либо делать 4-5м резов, но это уже долго. Особенно если карт больше 100 штук.
#17
Перевод авторской игры Castle Men 4X.

BGG
СКАЧАТЬ PnP
Castle Men 4X - это 4X стратегия.  Авторская игра Питера Грея (Peter Gray ). В базовом варианте играть могут два человека.
Игроки стараются построить свои империи в маленьком мире, состоящим из 9 карт. Каждая из которых, содержит 4 территории разного типа. Игроки должны исследовать карту, добывать ресурсы, строить поселения и, конечно, стараться уничтожить друг друга. Цель игры набрать 10 очков.
В деле строительства империи помогут технологии. Которые можно покупать. 18 разных технологий доступны на 9 двойных картах развития. Игрок при покупке должен решить какую будет использовать до конца игры. Передумать нельзя.
Один раунд игры состоит из нескольких ходов. Каждый раунд - это время года. В зависимости от времени года игроку приходится выполнять дополнительные действия в начале раунда.
Побеждает игрок, набравший 10 победных очков. Очки можно получать за карты развития, строительство и военные победы.



В компактном варианте игры вместо планшетов используются карты (на фото компактный вариант). В этом PnP переведены только планшеты, но использовать карты будет нетрудно, текста на них очень мало, либо совсем нет. Карты были в первом варианте игры, на планшетах автор добавил дополнительные действия раунда для баланса.
Я изменил картинки на жетонах городов/деревень, авторский вариант укрепленных поселений был невнятный, на фото они в виде непонятных башен в круге.

Автор сделал 2 дополнения:
•   Wider Horizons –расширение до 4 игроков
•   Citadels and Sea Traders – добавляет в игру цитадели и торговый порт.

UPD20190814: перевел все расширения и перезалил архив.
UPD20191118: добавил в PnP 3d модели миниатюр для печати (фото http://www.boardgamer.ru/forum/index.php?topic=18538.msg168765#msg168765 )
UPD20191130: Миниатюры

UPD20191202: Обновлены правила (устранение неточностей, замена иконок в иконографии), добавлен компактный буклет правил формата страницы 18,7х11см
#18
Справка для тех кто не вкурсе.
Scribus - приложение для визуальной вёрстки документов.(википедия)
Неплохой бесплатный софт верстки. Прост в освоении - то что нужно  PnP-шников. Жаль что мало скриптов в комплекте. Лично мне понравился больше, чем nanDeck, который мне напоминает сломанную табуретку. Всётаки скрибус - это нормальная система верстки.

Скрибус имеет штатную возможность распределять карты по листу, но в отличии Adobe InDesign не имеет штатного скрипта для расстановки меток реза. Я написал простенькие скрипты. Метки реза рисуются на всех углах всех блоков.
Общая ссылка на оба скрипта https://yadi.sk/d/xSfsYa1SmeGdbA

Первая версия скрипта, работает в scribus 1.4.8
Извините, вам запрещён просмотр содержимого спойлеров.

При желании цвет и толщину линий можно изменить прямо в тексте скрипта, ищите строки :
LCol= 'Black' # цвет линии
LWidth=0.28   # тощина линии в pt

Недокументированная возможность - при указании отрицательной длины линии, метки нарисует внутри угла.

Выравнивание и расстановка блоков (карт) на листе:  "окна" --> "выравнивание и распределение".
Выделяете блоки и запускаете скрипт:
для версии 1.4 "Сценарии" --> "Выполнить сценарий"
в версии 1.5  не всё меню переведено ,поэтому "scripter" --> "Выполнить сценарий"

Вторая версия скрипта, для Scribus 1.5.4 и выше

Извините, вам запрещён просмотр содержимого спойлеров.




Учтены пожелания PnP-шников. Умеет сохранять настройки в каталоге скрипта в файле "AddCropMarksMDU.conf". При запуске загружает их, если сможет. В противном случае удаляет конфиг и использует настройки по умолчанию. Этот файл можно удалять без проблем.
#19
В комплекте gloomhaven многие компоненты не презентабельны. Особенно меня раздражали колонны. Какая то непонятная шестигранная штуковина. При планировании действий это мешает, отвлекает.
сделал свои колонны из картона. Пока еще не грунтовано и не окрашено, но уже смотрится неплохо.

Навершие не стал делать - будет только мешать.
Можно было купить плотный утеплитель типа пеноплекса и из него вырезать. Но надо делать приспособу для резки пенопласта. Это было бы дольше. Планирую далее сделать некоторые препятствия и ловушки.
#20
Перевод авторской игры DICEY WATERS.



Ссылка на BGG
Скачать PnP
Отличная азартная, компактная игра для большой компании.
Правила настолько просты, что в нее могут играть даже шестилетние дети. Автор игры писал, что когда тестировали игру с друзьями за рюмочкой чая, громко ругались на друг друга выражениями бывшими в ходу в 17 веке среди моряков Бристоля.  ;D Ну как было не перевести такую увлекательную игру? После 7-й партии мне захотелось пересмотреть советский мультик "Остров сокровищ" и запомнить несколько ругательств  ;D

В эту игру действительно может играть 20 человек разом, и даже 100. Но, пожалуй, оптимально будет 4-6 человек. Вдвоем отлично играется, но партии получаются короткие. PnP комплект содержит карточки и жетоны для 4 человек. При желании добавляете компоненты на дополнительных игроков. Можно обойтись только пиратским кубиками и одной карточкой, а счет характеристик вести на бумаге.

Для игры потребуются:

  • Карточки капитана - памятка и счетчики, по одной на игрока
  • 4 жетона рома, по одному на игрока
  • 11 пиратских кубиков
  • 4 обычных D6 кубика на для каждого игрока, для счетчиков
  • Стальные нервы и морские ругательства.  ;)

Правила просты.
--Вытянуть из мешка пиратские кубики.
--решить какие использовать и бросать по одному.
--Применить выпавшее действие на свои/чужие характеристики.
Для победы нужно истребить остальных пиратов или надежно спрятать 6 сокровищ.

ЗЫ: Хоть игра и 6+, решил не выкладывать в разделе детских игр, всё таки в игре упоминается алкоголь. Ерунда, конечно, но всё же...
